互联网产品设计:切图小贴士 “点九”切图事半功倍

时间:2012-12-26 08:02来源:网络 作者:yangyang 点击: 我来投稿获取授权
以下内容来自网络或网友投稿,www.swdyz.com不承担连带责任,如有侵权问题请联系我删除。投稿如果是首发请注明‘第一站首发’。如果你对本站有什么好的要求或建议。那么都非常感谢你能-联系我|版权认领
用户手中看到的产品界面,并非设计师呕心沥血创作的效果图,而是一个个单独的切图经由开发同学技术实现。切图作为设计师与开发者之间的桥梁,它的作用很关键,合





  用户手中看到的产品界面,并非设计师呕心沥血创作的效果图,而是一个个单独的切图经由开发同学技术实现。切图作为设计师与开发者之间的桥梁,它的作用很关键,合适的切图、精准的位置可以最大限度的还原效果图的设计,精妙的切图更会有事半功倍的效果哦!

  我们经常会做一个俗称“点九”的切图,什么是“点九”呢?“点九”是Android平台处理图片的一种特殊的形式,由于文件的扩展名为:“.9.png”,所以被称为“点九”。“点九”也是由于Android平台多种分辨率需适配的需求下,发展出来的一种独特的技术。它可以将图片横向和纵向随意进行拉伸,而保留像素精细度、渐变质感和圆角的原大小,实现多分辨率下的完美显示效果,同时减少不必要的图片资源,可谓切图利器。

  “点九”的制作工具为“draw9patch”,具体制作步骤这里不多讲了,插播小贴士第一条:舍弃这个制作工具吧,减少繁琐的步骤,不要再每张图片都拖到工具里画啦!直接用ps+铅笔就可以画哦。

  “点九”的学问当然很大,但Android切图不仅需要清楚“点九”的方法,还有其他各种小技巧。下面为大家分享我在工作中总结的几个关于切图的心得。

  (一)站在开发的角度来切图

  了解技术实现方式,就像了解一位开发同学,更多的了解,会让工作更加顺畅。

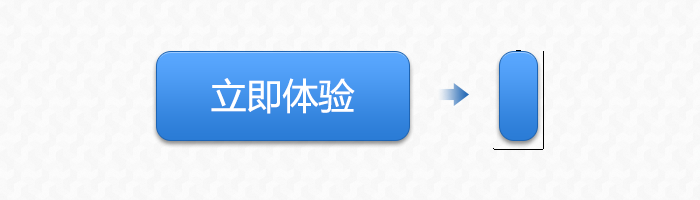

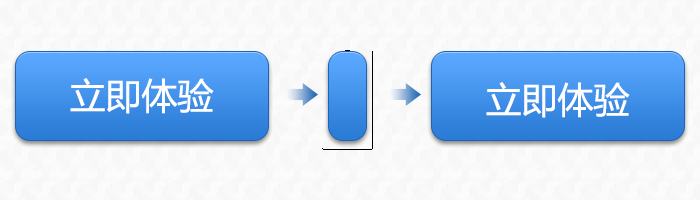

  如为下图按钮做“点九”图,一部分同学可能会这样做:





  这是一张高度不变左右拉伸的“点九”图片,内容显示区域为整个按钮范围。按钮效果图上看,文字是垂直居中显示的,开发同学拿到这张“点九”图片,就会在代码里写上center的属性,此属性就是设定让文字在按钮的垂直居中位置。说到这,有没有察觉出问题呢?先让我们看一下实现出来的效果怎么样。





  拥有像素眼的设计师们,立刻会察觉文字偏下了。然后找开发同学调整文字的位置,“把文字向上n个像素吧,没有居中”等等,这是很经常发生的对话,开发同学会增加代码微调文字的位置以达到效果图效果。事情圆满解决了吗?不然。其实是我们错了。

  当我们了解开发同学实现方法后,我们可以试试用逆推法验证这张“点九”图片是否还有进一步精确的可能。

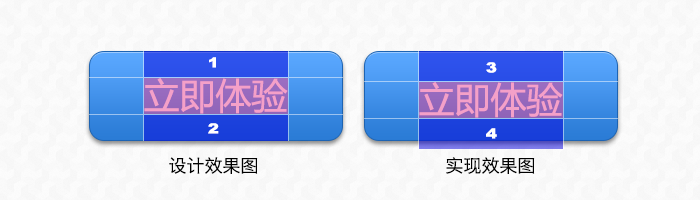

  如上图,设计效果图中红色区域是文字排版区域,是理想化的位置,1和2的高度是相等的;而实现效果图中3和4的高度是相等的。问题出现了!在我们画点九的时候,把投影的高度也画进去了,所以视觉上文字就偏下了。

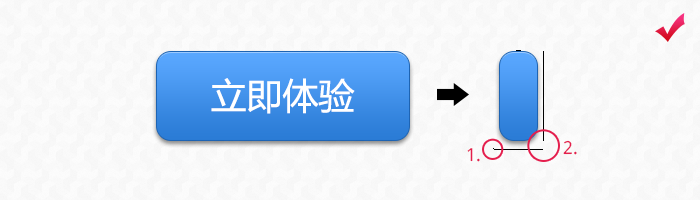

  我们通常的画法应该是:



  1. 在高度不拉伸的情况下,在空白区域点一像素的点。

  这是与开发同学之间约定俗成的习惯,凭着默契就知道此按钮高度不进行拉伸,而且就是被拉伸了,拉伸的是空白区域,视觉上也不会造成影响。

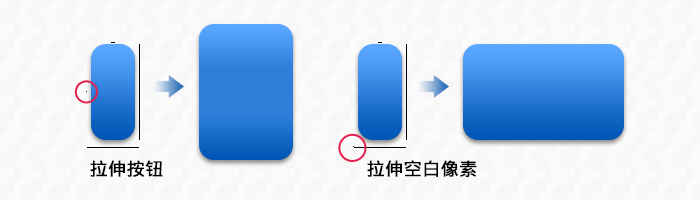

  对比如图所示:





  2. 内容显示区域的高度要避开投影区域,这样可以保证文字视觉的居中。

  “点九”图片的内容显示区域,我喜欢称为内容排版区域。在切图的过程中,还会发现不同的情景,要时刻想着你要的结果,通过对此区域的仔细处理,可以更好的为图片上所承载的内容做排版。这样开发同学只要通过一些简单的属性设定,就可以实现效果图上精确的布局。同时减少不必要的开发,精简代码,提高产品的性能,积少成多,带给用户更好的体验感受。

  (二)选择更优的切图方式

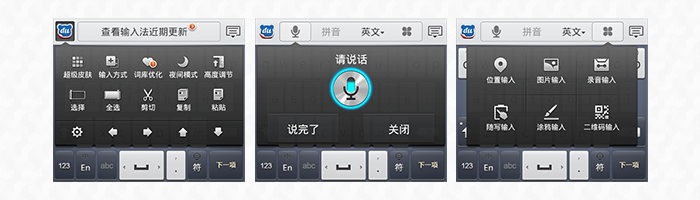

  当我们遇到异形或较为复杂的切图时,往往需要抛开固有的思维程式,去找到更适合的切图方式。举例如为下图浮层切图的时候,我们还可以用我们的利器“点九”么?





  首先分析一下此浮层的几个特点:一是半透明渐变有厚度又有投影的效果;二是有三角异形,而且位置不固定。在切图的时候先走了一下小弯路,用固有思维把浮层分成了上下两个部分,下面方形做成“点九”,上面三角形单独一个切图,用拼接的方式去实现。这是符合开发同学的原子拆分设计模式的,把会变化的部分取出并封装起来,让其他部分不受到影响。所以开发同学很快做好了实现,但效果不尽人意。我们其实可以预想得到,因为有投影效果上下拼接一定有重叠,这样拼接处就会有一条明显的线。

  那怎么办呢?经过设计师的进一步思考,终于找到了一种更适合的切图方式:

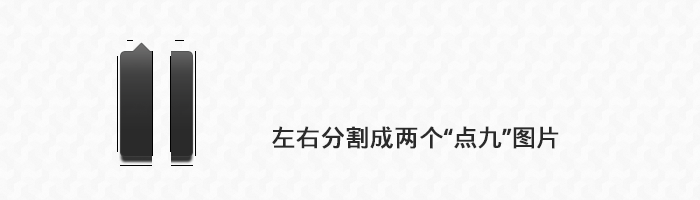

  左右分割成两个“点九”图片,这样即能保证连接处的效果,又能灵活三角指向的位置。思考好如何切图的同时也要跟技术同学沟通能否实现,衡量实现的成本。最后值得高兴的是,实现出来的效果­跟设计效果图没有任何出入。

  (三)尽可能的减小资源的大小

  切图的时候尽可能减小资源的大小,为产品安装包瘦身。

  1.“点九”图片拉伸1个像素与拉伸10个像素效果上是没有区别的,所以尽量缩小图片的尺寸。

  (在上面的例子当中,为了保持看得清楚,没有缩小到最小情况,在实际工作中可以稍加注意。)

  2.当我们遇到有纹理的背景或有纹理的按钮时,切图原则为:找到纹理的规律,用最小的切图去平铺,可以想象中图案叠加的原理。

  第一种纹理背景,如输入法多媒体中随写输入的界面,不同的信纸,我们就用了尽可能最小的切图去平铺而实现的。如下图:





  这是我们输入法中信纸的切图,遵循用最小切图的原则,按照不同纹理的规律调整到最小的切图,所以可以看出不同纹理的切图尺寸是不一样的。

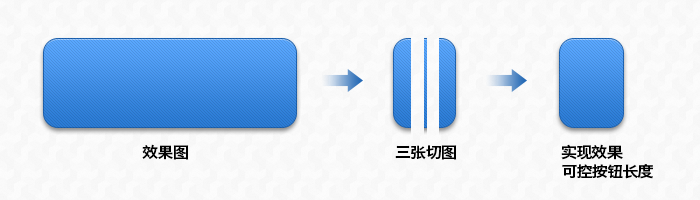

  第二种有纹理的按钮,我们一般会这样处理:





  我们的目标是把按钮分成三段,保留左右圆角部分,找到中间纹理可复用平铺的部分,同事确保中间纹理可以与左右两张图无缝连接,这样按钮的长度就变成可控的了,可以适用于不同的场景。

  首先找到纹理的规律,这里的斜线纹理只需切宽为3px的图即可;然后用纹理图片去尝试左右圆角部分,连接到圆角部分的纹理就成功咯。遇到其他类型纹理切图时,思路是可以复用的。

  3.适当压缩图片质量,在单色或没有过多效果时可存储为png8位或索引模式。

  这里就不做举例了。

  小结
