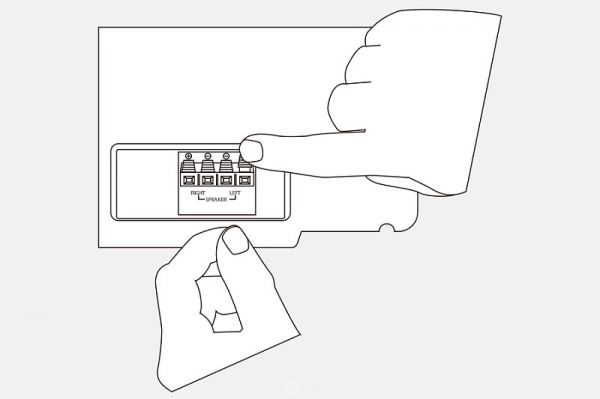

但并不是越靠前越好,象上面小图一样,则明显靠得太前了。比较理想的做法是我们只放大区域的某一部分(象上面大图一样),应该显示插板与其它部件的

  但并不是越靠前越好,象上面小图一样,则明显靠得太前了。比较理想的做法是我们只放大区域的某一部分(象上面大图一样),应该显示插板与其它部件的位置关系。加亮区域:

Image title

Image title

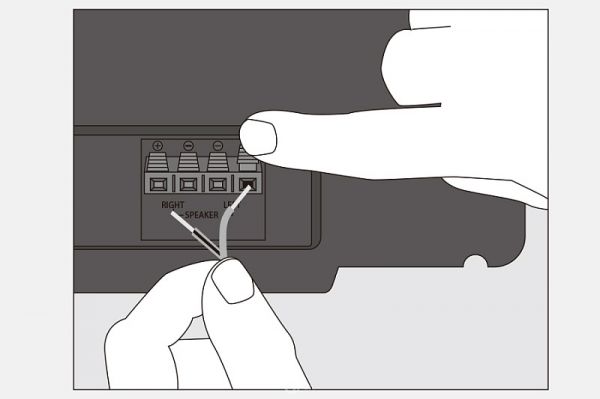

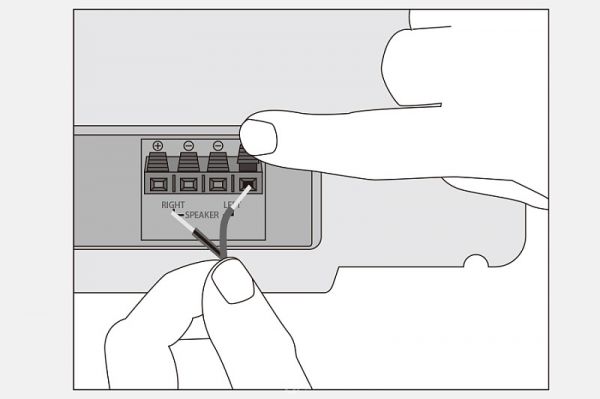

  增加清晰度:要实现最大的清晰效果,可以对示意图的结构适当上色,模仿更真实的感觉。留意上面的第一张图,黑色虽然如实反应了真实的收音机颜色,但其动作表达的清晰度却打了折扣。而第二张图,浅灰的色调与深色的插板区域能够配合,但白色的背景与手部元素则没有形成对比。所以,象下图一样,我们选择黑色背景来解决问题:

Image title

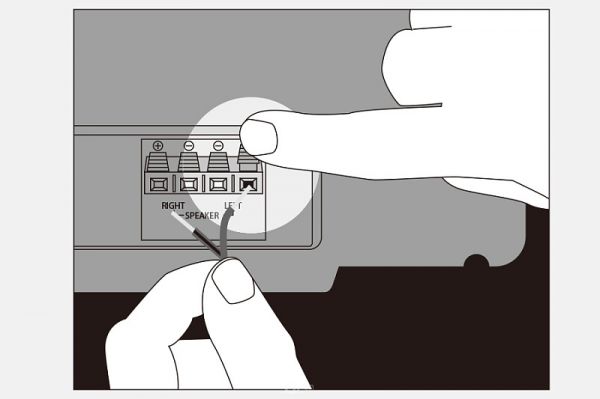

  加亮动作区域:加亮效果在示意图设计中是一种非常实用的方法,在深色的区域中将某一区域加亮,使读者的视线更加集中。移动及重新使用元素:

Image title

Image title

Image title

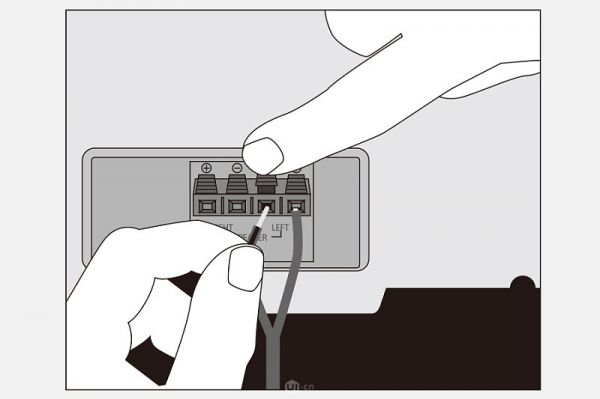

  在使用示意图的设计中,有很多元素会重复利用到。象上面三张图片所示,我们利用第一张图的手势动作旋转移动,就可以用来表达第二张图——插第二根线的这个动作。这种重复的利用可以大大节省时间,但要注意的是,这种重复应用元素的前提是利用这些元素仍然可以清晰表达动作的含义。调整及简化:

Image title

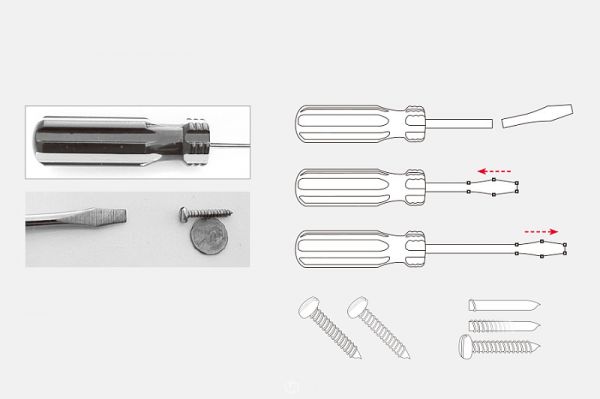

  调整:矢量图其实给了设计师很多自由。象这把起子,是来自两张图片,我们可以轻易地合成一把,也可以轻易地将起子拉长或缩短。在设计中你经常会调整尺寸来适应示意图的空间,有了矢量图我们做起来就非常方便了。

Image title

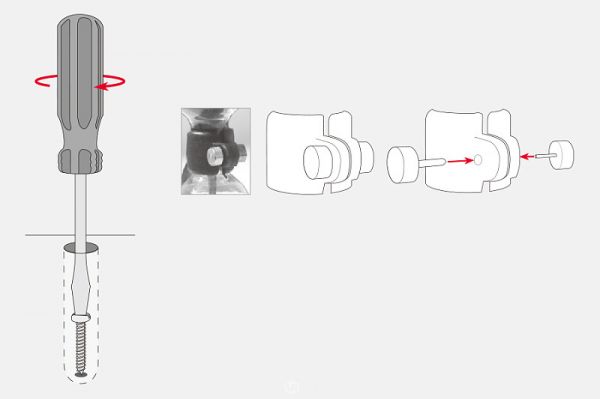

  简化:能少则少。如果在没有改变读者对某件物品的认知时,你可以尽可能简化各种元素。象这个螺丝钉的齿牙我们就由三线简化成两线。复制元素、图案及动作非常适合用于描绘零件类的元素。象上面的螺丝钉,复制其中一个牙就可以轻易画一个螺丝钉了。创造立体视觉,解剖组合件:上面所创造出的立体感使示意图显得非常清晰直观,显示内部的结构在这个动作上也显得非常必要,这是仅仅靠拍照无法实现的效果。红色的箭头显示了这是一个上紧螺丝的过程。示意图注重的是过程,你不能仅仅显示一个已经装配好的部件给读者看,关键是你要让读者知道如何安装才更重要。象上图中,我们将要配对的两个零件拆开,再加示意箭头,这样才显得清晰易懂。如果有多个零部件需要结合,你也要将各个零部件都表达出来。

  当然,一个完整清晰的装配图应该是:首先描绘各个零部件,然后在接下来的步骤中显示如何装配,最后再来一个大功告成的效果图。

  另外,在设计这样的示意图时,如果你对机械结构、三维图及透视有一定认识,或许设计起来会更加科学合理。综上所述,示意图并不是对照片的简单描绘,而是要合理安排各个元素,能够让信息明确传达,起到一本说明书应该起到的作用,而这些由简单的轮廓图及简单的色调构成的示意图,其实透着一种特有的美感——这需要细细体会才能感受。
