当我们需要设计任务型功能的时候,除了基础的线框图和交互,更需要提前搞清楚整个功能的内部逻辑流程,简称功能逻辑图。 举几个大家熟悉的任务型功能作为例子,方便大家理解概念。

  当我们需要设计任务型功能的时候,除了基础的线框图和交互,更需要提前搞清楚整个功能的内部逻辑流程,简称功能逻辑图。

dfAuoxoKcjVOXNHi0NBI

  举几个大家熟悉的任务型功能作为例子,方便大家理解概念。

  比如电商的下单,大概包含查看商品→选择数量→填写收货地址→添加留言→付款。

  其中的退货也是,选择商品→申请退货→填写退货信息→卖家审批→寄送商品→卖家确认物品无误→退款到账。

  包括优惠券的使用,是生成订单前还是订单后都是有讲究的。

  一、为什么需要功能逻辑图

  当需要设计这样复杂步骤的功能,一定要学会画出内部的逻辑流程。

  当然有时候也需要结合功能结构的思想,先拆分功能尽量少耦合,再画出内部逻辑。

  然后和后端工程师过一遍逻辑,如果没有问题。再去设计具体的前端页面,最后才是专注于视觉细节。

  如果没有先产出功能逻辑图,而是只画线框图和交互,那修改迭代的次数至少是上百次。

  二、功能逻辑图是什么

  表现功能内部的逻辑走向。可指导设计具体的页面和交互。

  功能逻辑图和功能结构图的区别

  注意是功能内部的逻辑流程,不是误认为是拆分功能。

  两种图形的使用场景是不一样的,分析功能的维度是不一样的。

  一般来说先从业务上拆分功能到最细的粒度,然后再去画功能逻辑图。有时候最细粒度的功能很简单,逻辑图可不画。

  多啰嗦一句,区分这2者也可以使用UML的用例思想来区分。

  功能逻辑图和状态机的区别

  通俗意义上的功能逻辑图表现是行为这个维度以及变化,而状态机是状态间的变化,维度是状态。

  功能逻辑图和UML时序图的区别

  算是时序图的简易版吧,UML学起来有一定门槛。但是功能逻辑图很容易上手,只是欠缺一些uml的特性。

  三、如何画功能逻辑图

  继续以电商APP的下单功能为例来讲一下如何画下单这个功能的逻辑图。

  因为这个功能实在是太复杂,不建议一次性画出逻辑流程。建议先按照上文《如何正确的画出功能结构图》拆分出多个子功能。

  然后按照子功能分别画出对应的功能逻辑图。注意这里只画了立即购买的下单功能,购物车结算的可以查看加入购物车,加载购物车,展示购物车,操作购物车。

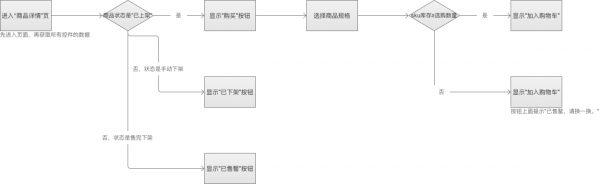

  选择商品

V5YrlW5qgAEJ31qvyjKk

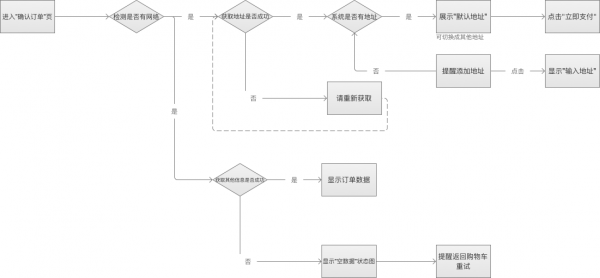

  确认订单

MqniR8itWI17KuOK7Ojn

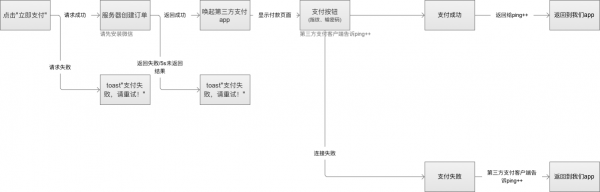

  提交订单

0zk3vjPY97aW3Dq2yrU9

  四、功能逻辑图的元素

  建议使用Axure来画,因为还支持跳转到对应的前端线框图,方便阅读。详见Axure原型加流程图功能的高效结合。

  行为

  使用矩形框表示,没可以区分用户行为和系统行为,uml时序图中有区分。

  流程

  使用有向箭头表示行为的流程。

  判断条件

  使用菱形表示逻辑的多种路线。如果不复杂,可不用。

  其他文字

  用来辅助理解,可忽略。

  五、总结

  强调一下不要搞混功能逻辑图和功能结构图的运用场景。

  我的建议是能拆分就拆分成功能结构,不能拆分就画功能逻辑。
